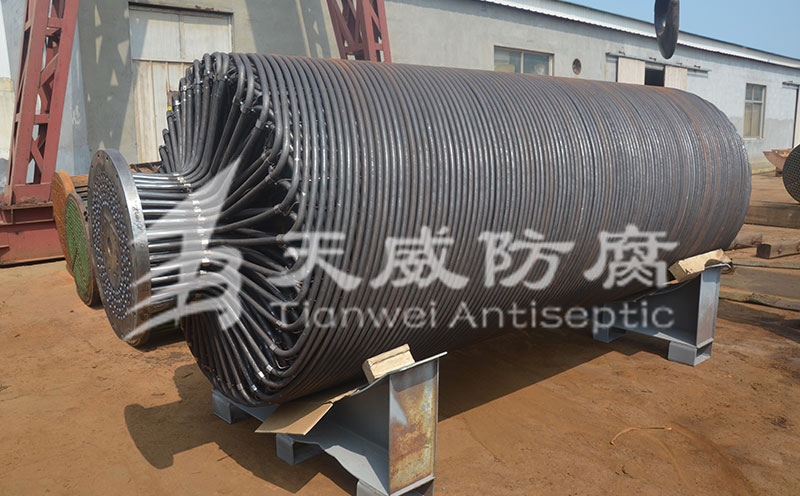

管壳式换热器防腐涂层施工检验

一、 涂层测厚

　　1、检测应按GB/T13452.2-1992的规定，测量每道漆的干膜厚度和涂层的累加干膜厚度。

　　2、换热器换热管的防腐涂层测厚应采用抽查办法进行。公称直径小于或等于DN500的换热器，抽查的换热管数量为管子总数的10%；公称直径大于或等于DN600的换热器，抽查的换热管数量为管子总数的5% 。每根管子应在管子两端和中间三个截面上各测三点。

　　3、当发现换热管涂层厚度不符合要求时，应将抽查数量增加一倍。若仍有不合格时，则每根管子都应检测，涂层厚度不符合要求者应全部予以修复。

　　4、管板的涂层测厚应在其周边对称选取4点。

　　5、管箱的涂层测厚应在其圆周方向均匀选取4～6点。

　　6、管板及管箱的涂层厚度不符合要求时，应将检测点增加一倍。若仍不合格，应重新进行涂敷。

二、电火花检测

　　1、所有涂敷表面（包括每根换热管）均需采用电火花检漏仪进行检测，其结果应以在检测电压800V下无电火花产生为合格。对于换热管的检测应从一端测至另一端。

　　2、在防腐涂层检测中发现的所有缺陷和检查中破坏的部位，应进行返修或修补，不得存在任何针孔。
