TH-901防腐涂层施工工艺

　　TH-901换热器防腐涂料是以中国生漆为原料经化学改性而得到树脂基料，再配以关键颜料成分等辅料升级组成的单组份烘烤型涂料。涂层涂装后在高温下固化成膜，涂层光洁均匀、柔韧坚硬、导热性能好，物理机械性能和化学性能稳定。

应用范围

　　1、碳钢换热器、碳钢水冷器、重沸器管束、空冷器或其它非定型换热设备。
　　2、石油化工、化肥、冶金、海洋工程、发电、制药等工业的冷换设备防腐蚀与阻垢。

施工条件

　　1、底材温度须高于3℃，相对湿度须小于85%。

　　2、施工时应注意天气、温度的变化，雨、雾、雪、夏天炎热时，在强烈阳光直射下均不宜施工。

施工要求

　　无气喷涂：喷嘴口径0.4mm-0.5mm，喷出压力20MPa-25MPa(200kg/cm²-250kg/cm²)，稀释比例0-5%。

　　空气喷涂：喷嘴口径1.5mm-2.0mm，喷出压力0.3MPa-0.4MPa(3kg/cm²-4kg/cm²)，稀释比例10%-15%。

　　辊涂：稀释比例5%-10%。

　　稀释剂：稀释剂

涂装流程

　　1、表面准备和处理

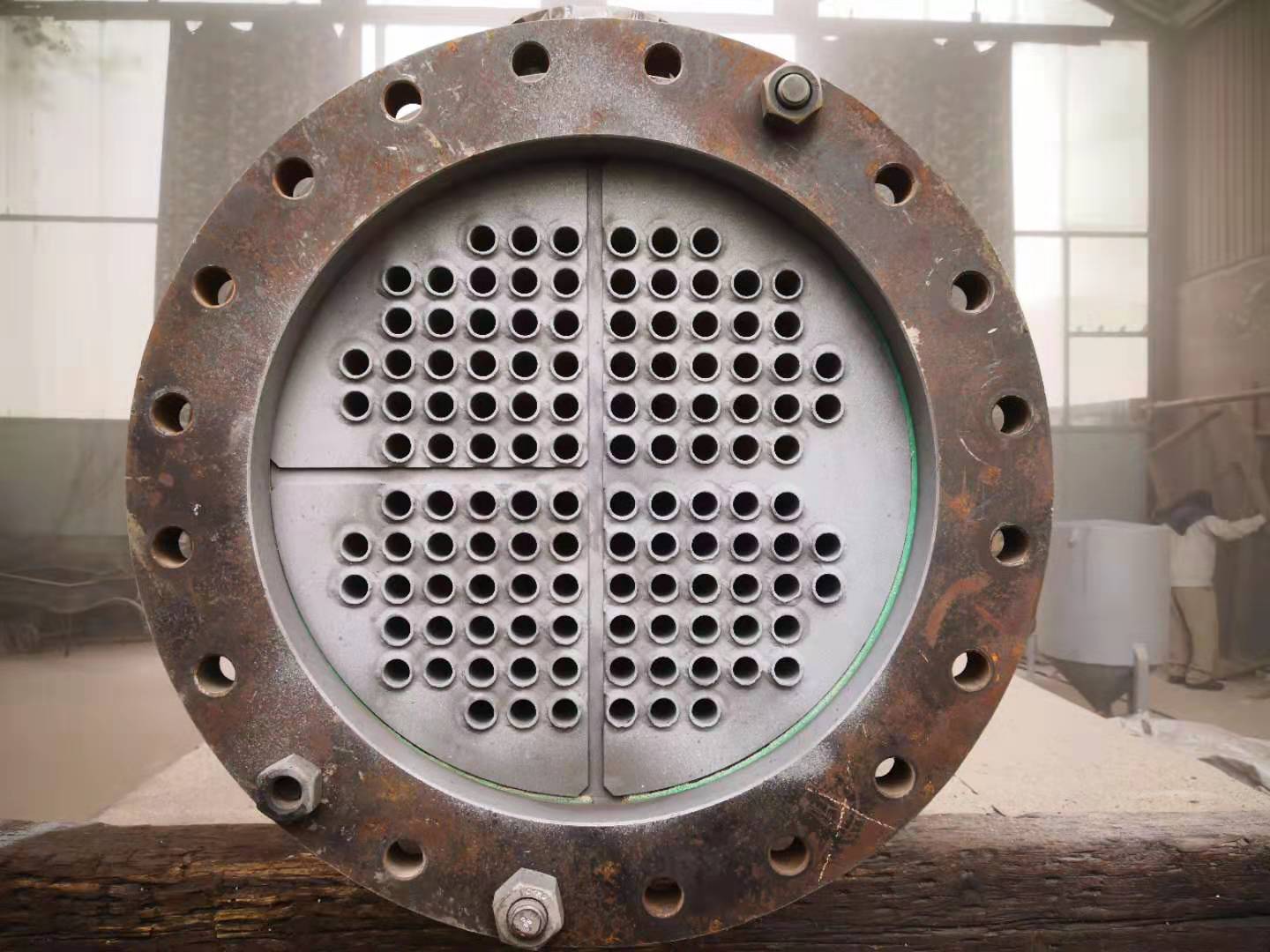

　　对金属表面应采用喷砂(丸)或其它机械方法除锈，使表面呈金属本色银灰色，采用化学处理时，需经除油、除锈、磷化、钝化、风干等步骤，务必提供良好表面。

　　对水泥和混凝土表面，应加以认真的表面处理，其中包括机械打磨，轻度喷砂(丸)，机械或手工钢丝刷或稀酸清洗，上述处理后应充分除尘，然后用腻子填充表面孔洞，提供可施涂的物面。

　　2、涂层厚度参考范围值

　　一般环境防腐涂层120-200μm；海洋环境防腐涂层200-250μm；耐化学腐蚀设备涂层250-350μm。

　　3、涂装方法

　　刷涂、喷涂、滚涂和灌涂方法均可，漆液粘度是按喷涂方法设计的，其它施工方法，只要根据经验用稀释剂调整粘度后即可使用。
