管内壁镍磷镀防腐有什么注意事项？

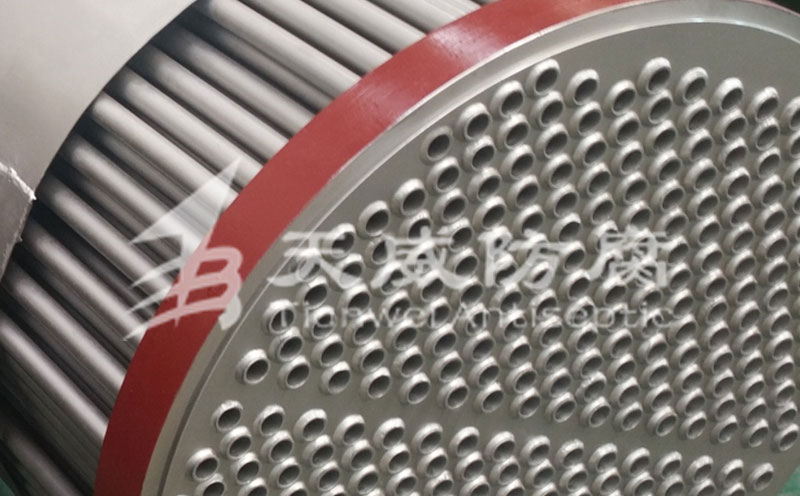

镍磷镀Ni-P化学镀技术由于优异的镀层防腐性能在空航天、化学化工、石油天然气、机械加工等行业得到广泛应用，在换热器设备防腐工艺中也经常采用。镍磷化学镀技术是通过自催化反应在金属表面上沉积一层均匀的镍磷合金镀层达到防腐目的，具有优异的耐腐蚀性能、表面硬度和耐磨性等特性。管内壁实现镍磷Ni-P镀防腐注意事项如下：

1、镀件表面处理

前期设备进行表面处理一定要处理干净，否则会影响后续操作，确保管内壁无油污、锈迹、氧化皮和其他杂质，可以使用溶剂清洗、酸洗或喷砂等方式去除表面污染物，也可以通过适当的化学溶液对金属表面进行活化，以增强镀层与基材之间的结合力。

2、镀液处理

维持镍盐和次磷酸钠等主要成分的稳定浓度，定期检测并补充消耗掉的物质。循环过滤化学镀镍磷镀液，除掉掉入化学镀镍磷镀液中的铁屑、铁锈等有害固体颗粒。这些颗粒如果残留在镀液中，会影响镀层的均匀性和质量。发现镀槽底面有镍堆积，要及时移出，清洗镀槽，削减损耗，确保化学镀镍磷镀液的安稳。

3、温度等参数控制

温度对镀层的磷含量和堆积速度有影响，定时测量化学镀镍磷镀液的温度，最好使用主动控温设备来保持镀液温度在操作范围内，通常化学镀镍磷的最佳温度在86~90℃之间。温度过高可能导致镀层结晶粗大，影响外观和性能；温度过低则会影响反应速率。保持镀液pH值在规定范围内（一般为4.5至5.5），适当搅拌镀液有助于防止局部浓度过高，要根据所需镀层厚度调整镀覆时间，避免过长或过短导致镀层不合格。

4、镀后处理

化学镀完成后立即用清水冲洗管道内壁，去除残留的镀液和其他杂质，可以通过钝化处理进一步提高镀层的耐腐蚀性能，并检验确保镀层表面的洁净度和完整性，彻底干燥管道内部，防止水分残留。

通过遵循上述注意事项，可以有效地提升镍磷镀层的质量，确保其在实际应用中发挥更好的防腐效果。根据具体项目的需求和技术规格书的要求，还可以采取额外的优化措施，以满足更严格的性能标准。
